Do czasu wzrostu zanieczyszczenia atmosfery powodowanego przez industrializację i ruch samochodowy, uniwersalnym rozwiązaniem dającym doskonałe efekty były wszelkiego rodzaju powłoki cynkowe, traktowane jako zabezpieczenia jednowarstwowe, chroniące skutecznie stal nawet przez okres około 25 lat i dłużej. Obecny stan otaczającego nas środowiska, pomimo następującej ostatnio poprawy, wymusza stosowanie systemów powłokowych, w których warstwa cynku jest dodatkowo chroniona przez powłoki malarskie. Tego typu zabezpieczenia antykorozyjne na stali noszą nazwę – system DUPLEX i ich popularność w Polsce z wykorzystaniem farb proszkowych stale rośnie.
Klasyfikacja zagrożeń korozyjnych atmosfery
Planowanie produkcji, wymiana informacji z inwestorem, ocena jakości wykonanych zabezpieczeń korozyjnych itp. wymaga platformy komunikacji pozwalającej na posługiwanie terminami rozumianymi tak samo przez wszystkich uczestników procesów decyzyjnych. Stąd tak ważne miejsce normalizacji w nowoczesnym obrocie gospodarczym. Norma PN EN ISO 12944 – „Farby i lakiery – Ochrona przed korozją konstrukcji stalowych za pomocą ochronnych systemów malarskich” porządkuje kryteria wyboru i przykłady zabezpieczeń konstrukcji stalowych i stalowych ocynkowanych, umożliwiając planowanie ich trwałości w określonych warunkach eksploatacji. Trwałość (czas od wykonania powłoki do pierwszej generalnej renowacji) została podzielona na trzy zakresy:

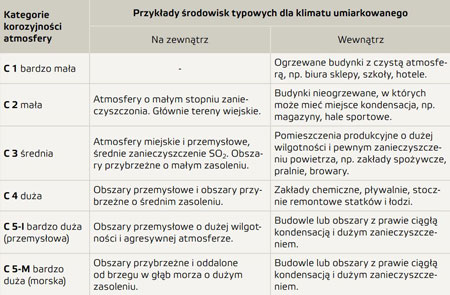

Stopniowanie zagrożeń środowiskowych (natężenie korozyjnego działania atmosfery) zostało podzielone na klasy (patrz tabela 1).
Podane w tabeli przykłady poszczególnych kategorii korozyjności pozwalają na dopasowanie spodziewanych warunków eksploatacji wyrobów do wymagań, jakim powłoki ochronne muszą sprostać podczas badań laboratoryjnych, bez wnikania w nazwy norm i liczby godzin przeprowadzanych testów. Dla osób spoza branży korozyjnej są pomocą we właściwym dopasowaniu poziomu zagrożenia do warunków rzeczywistych.
Trwałość powłok cynkowych
Myśląc o powłokach cynkowych musimy pamiętać, że możemy mieć do czynienia z trzema różnymi metodami nakładania cynku na stal: galwaniczną, zanurzeniową i natryskową. Rodzaj zastosowanej metody cynkowania ma bezpośredni wpływ na grubość otrzymywanej powłoki. Przy metodzie galwanicznej jest to najczęściej 5-25 µm (rzadko powyżej 50 µm), zanurzeniowo 20-50 µm przy ciągłej metodzie pokrywania i 50-200 µm przy indywidualnych zanurzeniach oraz 50-300 µm dla powłok natryskiwanych cieplnie. Powłoki cynkowe zachowują się dobrze w zakresach pH od 6-7 do pH 10-11 oraz wtedy, kiedy nie oddziaływają na nie agresywne jony chlorkowe czy siarczanowe.
W materiałach źródłowych podawane są różne roczne wartości ubytku powłoki cynkowej w zależności od ekspozycji na warunki środowiskowe. Norma PN EN ISO 12944 cz. 2 podaje następujące wartości:
Kategorie korozyjności / Ubytek grubości powłoki cynku µm
- C1 < 0,1
- C2 0,1-0,7
- C3 0,7-2,1
- C4 2,1-4,2
- C5-I 4,2-8,4
- C5-M 4,2-8,4
Amerykańskie badania dotyczące trwałości powłok cynkowych w atmosferze (bez odniesienia do kategorii korozyjności), prowadzone na elementach o różnych kształtach, pokrytych różnymi rodzajami powłok cynkowych, wykazały liniową zależność trwałości powłoki od jej grubości i brak wpływu technologii nakładania na trwałość uzyskanego zabezpieczenia.
W obszarach o małym zagrożeniu korozyjnym żywotność powłok cynkowych jest bardziej niż wystarczająca. W miejscach o większym zagrożeniu, gdzie czas ochronny skraca się do ok. 10 lat i poniżej, konieczność ochrony cynku dodatkową powłoką malarską wydaje się rozwiązaniem najprostszym i najbardziej efektywnym.
Powłoki DUPLEX z wykorzystaniem farb proszkowych
System DUPLEX jest obiegowym określeniem metody zabezpieczania wielowarstwowego elementów stalowych z wykorzystaniem cynku jako bariery elektrochemicznej. W większości zastosowań, szczególnie w przypadku dużych konstrukcji czy obiektów eksploatowanych już od pewnego czasu, powłoka cynkowa jest pokrywana farbami ciekłymi. Zastosowanie farb proszkowych do ochrony powłok cynkowych stało się popularne kilkanaście lat temu w Niemczech i dzięki zamówieniom niemieckich klientów realizowanym w Polsce, zostało przeniesione do oferty produkcyjnej naszych zakładów wykonujących zabezpieczenia antykorozyjne wyrobów stalowych. W ostatnich latach zyskuje coraz większą popularność i należy sądzić, że ma przed sobą obiecującą przyszłość.
Szacunkową trwałość systemów DUPLEX możemy określić w następujący sposób:
TD = n × (TC + TL)
gdzie:
- TD – trwałość systemu DUPLEX
- TC – trwałość samodzielnej powłoki cynkowej
- TL – trwałość samodzielnej powłoki malarskiej
- n – współczynnik współdziałania powłok (osiąga wartość 1,2 – 2,5)
Jak można wywnioskować z powyższego wzoru, pokrycie ocynkowanej stali warstwą malarską stanowi nową jakość, pozwalając na wydłużenie trwałości systemu powłok w sposób bardzo efektywny. Dla uzyskania spodziewanego efektu ochronnego konieczne jest jednak bezwarunkowe dopełnienie wymagań technicznych poszczególnych operacji przygotowania powierzchni i nakładania powłok.
Przygotowanie powierzchni cynku przed malowaniem
Przygotowanie powierzchni cynku przed malowaniem ma decydujące znaczenie dla jakości i trwałości uzyskanego zabezpieczenia DUPLEX. Cynkowe powłoki galwaniczne są na tyle cienkie, że łatwość ich uszkodzenia pozwala jedynie na korzystanie z chemicznego przygotowania powierzchni. Można zastosować odtłuszczanie, przemycie roztworem detergentu z dodatkiem wody amoniakalnej, po czym dokładne elementy opłukać i osuszyć. Można także zastosować proces chromianowania, bądź fosforanowania. Powłoki cynku zanurzeniowego najlepiej czyścić przez lekkie omiecenie ścierniwem w procesie obróbki strumieniowo-ściernej w celu usunięcia warstwy tlenkowej, ewentualnych zanieczyszczeń i poprawy przyczepności powłoki przez wzrost chropowatości powierzchni. Nieusunięte zanieczyszczenia mogą znacznie pogorszyć przyleganie farby do podłoża, szczególnie jeśli to są pozostałości kąpieli chłodzących na świeżej warstwie cynku. Powłoka uzyskana podczas metalizacji natryskowej powinna być jak najszybciej pokryta farbą. W przypadku wydłużania czasu pomiędzy natryskiem i malowaniem może być potrzebne dodatkowe omiecenie powierzchni ścierniwem.
Wszystko co zaburza właściwe zwilżanie powierzchni cynku przez farbę i przez to przyleganie gotowej powłoki do podłoża wpływa na pogorszenie spodziewanych własności ochronnych uzyskanego zabezpieczenia. Nakładanie farb ciekłych czy proszkowych na warstwy cynku bez przygotowania przed malowaniem jest dużym ryzykiem i w wielu wypadkach prowadzi do odspajania się gotowych powłok. W takim wypadku, prócz znacznego obniżenia walorów ochronnych, pojawia się problem z nieestetycznym wyglądem pokrywanych powierzchni.
Farba proszkowa na warstwie cynku
Farby proszkowe oparte na żywicach termoutwardzalnych, takie jakie znamy dzisiaj, są stosowane jako materiały powłokowe już od ok. pięćdziesięciu lat. Dzięki doskonałym własnościom mechanicznym, odporności chemicznej oraz coraz lepszemu wyglądowi dekoracyjnemu, znalazły bardzo szeroki wachlarz zastosowań. Również jako materiał powłokowy do ochrony cynku przed agresywnymi warunkami atmosferycznymi. W odróżnieniu od farb ciekłych, których receptura jest dostosowywana do specyficznych wymagań pokrywanej powierzchni, wiele farb proszkowych, zaplanowanych do innych zastosowań, może być także wymalowanych na powłoki cynkowe.
Ze względu na to, że te same farby proszkowe są stosowane do pokrywania wielu powierzchni o różnym przeznaczeniu, najczęściej producenci starają się je wytwarzać zapewniając im możliwie uniwersalne własności. W przypadku malowania ciężkich elementów konstrukcji stalowych, czy łączonych w wielu miejscach za pomocą zgrzewania lub spawania elementów ogrodzeń, bram, balustrad itp. potrzebna jest czasem jednak pewna specjalizacja. Dla przykładu, można wspomnieć o gazowaniu w podwyższonej temperaturze cynku nakładanego zanurzeniowo, z czym większość standardowych farb proszkowych nie radzi sobie podczas utwardzania, a widocznym tego dowodem pozostają kratery szpecące gotową powłokę.
Specjalistyczne farby proszkowe dedykowane dla systemu DUPLEX powinny być oparte na żywicach o podwyższonej lepkości, co z jednej strony gwarantuje dobrą szczelność, odpowiednie pokrywanie naroży i krawędzi, możliwość nakładania grubych warstw bez niebezpieczeństwa tworzenia ocieków. Z drugiej strony, jednak musimy się pogodzić z pojawiającą się często „gęsią skórką” na gotowej powłoce i słabszą reaktywnością tego typu farb, wymagającą większych nakładów energetycznych do ich prawidłowego usieciowania. Prócz tego, farby dedykowane do malowania cynku zawierają zazwyczaj „tajemniczy” dodatek poprawiający skuteczne odprowadzanie gazów przez powłokę podczas utwardzania bez powodowania uszkodzeń. W większości wypadków jest stosowany do tego granulat polietylenowy. Przeważnie jest dodawany w proporcji wagowej od 2 do 4 proc. Powyżej zalecanej zawartości nie poprawia on własności farby, a zdecydowanie pogarsza jej wygląd, ponieważ staje się po prostu widoczny na powłoce w postaci białych kropek.
Utwardzanie powłok proszkowych w systemie DUPLEX
Podkreślenie wagi utwardzania powłok proszkowych na elementach konstrukcji stalowych o dużej pojemności cieplnej ma swoje uzasadnienie. Farby proszkowe są tak szeroko stosowane dzięki swoim doskonałym własnościom ochronnym, trwałości czy elastyczności. Wszystkie wymienione cechy są aktualne jedynie w sytuacji, gdy napylona warstwa zostanie poddana prawidłowej obróbce cieplnej, czyli zostanie dostarczona taka ilość energii cieplnej, która będzie gwarantować zakończenie sieciowania żywic będących głównym budulcem powłoki. W większości dostępnych obecnie pieców do utwardzania farb proszkowych mamy do czynienia z konwekcyjnym sposobem grzania malowanych powierzchni. Powietrze ogrzewane przez medium grzewcze, poprzez wymiennik ciepła lub bezpośrednio, opływa elementy zgromadzone w piecu i oddając ciepło ogrzewa je do zadanej temperatury. Jest to sposób tym bardziej efektywny, im mniejsza jest pojemność cieplna grzanych elementów i lepsza ich przewodność cieplna. W przypadków grubościennych, ciężkich elementów konstrukcji stalowych jest to metoda niezwykle energochłonna. Dla właściwego utwardzenia powłoki proszkowej należy zagrzać cały element do minimalnej temperatury wymaganej przez dostawcę farby i od tego momentu zacząć liczyć zalecany czas utwardzania. W zależności od masy wsadu pieca i jego zdolności grzewczych, czas grzania do wymaganej temperatury może trwać nawet kilkadziesiąt minut. Dlatego też najczęstszym błędem podczas wykonywania powłok proszkowych na ocynkowanych elementach stalowych jest ich niedostateczne utwardzenie. Otrzymana w ten sposób powłoka jest krucha, nie zapewnia szczelności, łatwo się odspaja od podłoża. W naszych warunkach klimatycznych źle utwardzone powłoki proszkowe, o ile zostały odebrane przez inwestora, czyli wymalowanie z wyglądu było do zaakceptowania, najczęściej nie przetrzymują dwóch sezonów zimowych. Jest to dobra przestroga, ponieważ wszelkie gwarancje dawane na tego typu zabezpieczenia antykorozyjne są podpisywane na dłuższe terminy.
Trwałość powłok DUPLEX z wykorzystaniem farb proszkowych
Przykładem przybliżającym rzeczywiste własności ochronne powłok DUPLEX z wykorzystaniem farb proszkowych mogą być wyniki badań przeprowadzonych przez J. Andziaka i J. Kobus z Instytutu Mechaniki Precyzyjnej oraz M. Marcinkowskiego z Polmineral Sp. z o.o. w ramach pracy „Badania korozyjne ocynkowanych instalacji ogrodzeniowych zabezpieczonych systemem DUPLEX”. Badaniu poddawano kształtowniki, płaskowniki i kratki ocynkowane zanurzeniowo, pomalowane następnie poliestrową farbą proszkową. We wnioskach podsumowujących możemy zwrócić uwagę na następujące istotne informacje:
- na jakość systemu DUPLEX wpływa zarówno jakość powłoki cynkowej, jak i sposób jej obróbki przed napyleniem powłoki malarskiej
- przygotowanie cynku obróbką strumieniowo-ścierną poprawia znacznie trwałość zabezpieczenia w stosunku do alternatywy zastosowania obróbki chemicznej
- badania wykazały dobre własności powłoki malarskiej odpowiadające trwałości 15 lat w środowisku o kategorii korozyjności C4
- uszkodzenie powłoki malarskiej znacznie obniża zakres trwałości i jest proporcjonalny do zakresu uszkodzeń.
Podsumowanie
Zabezpieczenia systemu DUPLEX z zastosowaniem farb proszkowych są często zamawiane, realizowane i eksploatowane w Polsce bez wiedzy, jakiej możemy wymagać trwałości od takiego poprawnie wykonanego zestawu powłok. Warstwa malarska przy większości zamówień indywidualnych, ale niestety czasem również większych kontraktach podpisywanych przez instytucje, jest traktowana jako dodatek dekoracyjny eliminujący nieatrakcyjny wygląd powłoki cynkowej. Powyżej zawarte informacje, z zasady dość ogólnikowe, mają na celu przybliżyć w sposób jak najbardziej przystępny istotę systemu DUPLEX jako bardzo trwałego i skutecznego sposobu ochrony przed korozją. Mam głęboką nadzieję, że zwrócenie baczniejszej uwagi na krytyczne momenty tej technologii, ze szczególnym podkreśleniem poprawności wykonania malowania proszkowego, pozwoli uniknąć problemów jakości, które moim zdaniem, w wielu przypadkach są wynikiem źle rozumianej oszczędności, braku wiedzy, czy niedostatecznego nadzoru nad produkcją i kontrolą jakości.
W tekście wykorzystano informacje zawarte w materiałach z warsztatów „DUPLEX SYSTEMS AND COATINGS WITH LOW CONTENT OF ORGANIC VOLATILE COMPOUNDS APPLICATION, PROTECTION PROPERTIES AND IMPACT TO THE ENVIRONMENT”; 26-27 kwietnia 2004; Warszawa.
© mgr inż. Andrzej Jelonek
Tensor Consulting
